HL-DGDLX新能源汽车电工电子及电机驱动技术实训考核设备

HL-DGDLX新能源汽车电工电子及电机驱动技术实训考核设备

一、概述

“电机及驱动控制系统综合实训装置”是综合了目前我国高等院校及职业院校“电机学”、“电机与拖动”、“电机控制”、及“微控制电机”等课程实验大纲的要求。特别适用于高等院校现有的电机及驱动控制实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，该设备也适合新能源汽车专业的电机及驱动基础实验设备。

二、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：160×70×158cm3

三、实验项目

(一)直流电机实验

1.直流电机的认识实验

2.直流电机的调速与运行。

3.直流电机的启停与换向。

(二)异步电机实验

1.异步电动机的认识

2.三相异步电动机启动与调速

(三)控制电机实训

 1.直流无刷电机的认识

 2.直流无刷电机控制系统的调速与运行实验。

 3. 步进电机的认识

 4. 步进电机控制系统的调速与运行实验。

 5.三相稀土永磁同步电动机的认识

 6. 三相稀土永磁同步电动机的运行

 7.开关磁阻电机的认识

 8. 开关磁阻电机的运行

(四)控制电机实训

可完成实验项目

1.汽车电工电子实训认识实验（直流电的测量，交流电的测量）

2.电阻认知及串并联电路

3.二极管，三极管认知与测量

4.继电器、保险丝在汽车上的应用

5.欧姆定律的特点、电压、电阻、电流的关系和在汽车上的应用教学实训

6.AC/DC原理、

7.DC-DC升压模块实训。

8.汽车单/双灯丝灯泡的认知

9.霍尔、光电测速传感器的认知与应用

10.18650锂电池模块

11.车门窗升降电路

12.MOSFET场效应管原理实训

13.IGBT功率管特性实训

14.超级电容充放电原理实训

15.PTC加热温度控制实训

16.NTC测温控制实训

17.汽车电磁阀驱动实训

四、装置的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构，钢质面板)

 (1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。

 (3) 人身安全保护体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

（4）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

 (5) 控制屏正面大凹槽内，设有两根圆钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。

2、DQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速光电编码器及固定电机的钢导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

4、DQ09 直流（他）并励电动机（220V、1.1A、185W、1600r/min）

5、DQ10三相鼠笼式异步电动机（（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

6、DQ22直流数字电压、毫安、安培表(三只)

直流数显电压表一只，测量范围0-300V。

直流数显毫安表一只，测量范围：0-2000mA。

直流数显电流表一只，测量范围0～5A，三位半数显。

7、DQ25单三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
8、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
9、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

10、DQ44交流电流表

由三只数字交流电流表组成。测量范围0～5A，三位半数码显示。

11、DQ45交流电压表

由三只数字交流电压表组成。测量范围0～450V，三位半数码显示。

12、DQ36步进电机控制箱及步进电机实验部件

本控制箱用以控制步进电机的各种运行方式，通过操作不同方式来确定电机的运行状态。

本控制箱可实现电机的连续运行和可逆运行。

13、SYBLDCM-1型直流无刷电机及控制系统

直流无刷电机控制器采用专用控制技术，能够实现电机正、反转控制及调速等功能。提供直流无刷电机一台。

14、SR-1型开关磁阻电机及控制器

控制器采用新能源汽车开关磁阻电机而设计开发的控制系统。（提供60V开关磁阻电机一台）。

15、SYJLSF-1型三相永磁交流伺服电机及控制系统

提供三相永磁同步伺服电机一台，提供永磁同步电机伺服驱动控制系统1套。

16、护套结构连接线

里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

17、新能源汽车电工电子实训套件

汽车电工电子基础实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三种规格。

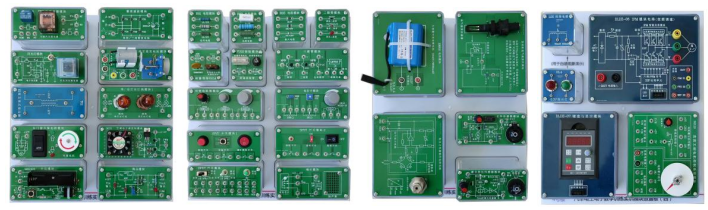

（新能源汽车电工电子实训套件样例）

1）透明电阻模块 3块

安装多种电阻，元件引脚2mm端子引出。

2）欧姆定律特性实训板 1块

采用欧姆电路特性研发，输入电源采用DC12V，电路由正极串连一个水泥电阻和一个可调电阻，调节水泥电阻的工作电流，面板含丝印电路图，配备电流测量≥2mm端子，电压测量≥2mm端子，电源输入≥2mm端子。

3）MOSFET场效应管原理实训板

实训板内置200V/16A大功率场效应管，具有G极电压调节电路，预留≥2mm铜质IG电流测量端子，ID电流测量端子，VDS电压测量端子，面板含丝印电路图，采用灯泡作为漏极负载。

4）IGBT功率管特性实训板

实训板内置1200V/20A大功率IGBT管，引出集电极电流测试端子，集电极电压测试端子，发射极电流测量端子，栅极电流测量端子，栅极电压测量端子。集电极采用灯泡作为负载。栅极采用可调电阻调节栅极电压，可调节使IGBT进入导通和截止状态。

5）超级电容充放电原理实训板

实训板面板打印电路工作原理图。具有≥2mm外接电流表端子用于测量超级电容的电流。具有≥2mm外接电压表端子用于测量超级电容的电压；

充电：开关投切到充电档，通过恒流恒压电路对超级电容充电。可用外接电压表电流表测量超级电容的充电电压和充电电流；

放电：开关切换到放电档，超级电容通过调速电路给电动机供电。电动机运转。可用外接电压表和电流表测量超级电容的电压和放电电流；

6）PTC加热温度控制实训板

PTC元件采用12V/60度PTC元件，紧贴一个数字温度传感器实时测量其温度。使用一个加热开关控制PTC元件的工作，实训板内置微处理器实时测量PTC元件的加热电流，以数码管显示出来。

7）NTC测温控制实训板

实训板内置一个NTC热敏电阻带上拉电阻构成温度测量电路，内置一个三极管带金膜电阻构成加热电路，内置一个三极管驱动直流电机作为风机电路；

8）汽车电磁阀实训板

实训板内置大功率驱动电路和续流保护电路驱动喷油嘴电磁阀工作。引出≥2mm端子作为控制信号输入端，可兼容3~12伏PWM信号输入。

9）二极管模块1块
    安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
10）三极管模块1块
    安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
11）保险模块2块
    安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出 。
12）单/双灯丝灯泡模块1块
   安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
13）IS05针继电器模块1块
   安装多个5针继电器，元件引脚2mm端子引出。
14）喇叭模块；

采用安装喇叭，音乐芯片等器件，元件引脚2mm端子引出。
15）闪光灯模块 1块
   安装汽车闪光继电器等器件，元件引脚2mm端子引出。
16）光学传感器模块 1块

通过遮挡光学传感器模块输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
17）霍尔效应传感器模块 1块
  通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
18）18650电池模块 1块
  安装多个18650锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚2mm端子引出。
19）三相交流发电机模块 1块
  通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
20）升压模块 1块
 接入低电压信号转化成高电压信号，信号引脚2mm端子引出，可直观观察输出信号变化。
21）降压模块 1块
  接入高电压信号转化成低电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
22）整流滤波模块 1块
  安装有三相整流电路及单相整流电路，配合三相交流发电机模块模块可对其电压进行整流滤波输出，元件引脚2mm端子引出。
23）车门窗升降电路模块 1块
  安装车窗玻璃升降开关，配合电机模块可模拟车窗玻璃的升降实验项目，引脚2mm端子引出。

24）空调电子扇控制模块 1块
  提供MOSFET，PWM信号驱动与功放电路，汽车空调电子扇，引脚2mm端子引出。

五、设备配置清单
