HL-WLW04无线传感网全功能实验箱 1. 【产品简介】无线传感网全功能实验箱，集成Bluetooth、WiFi、IEEE802.15.4、ZigBee等短距离无线通信技术，将6LowPAN(IPv6)互联网协议应用到短距离无线通信网络中，与ZigBee使用的ZStack协议栈并存，支持双协议栈；集成LoRa、NB-IoT等长距离无线通信技术，自定义传感网协议，CoAP应用协议，实现主从机组网应用，平台接入应用。采用三星Cortex-A9 S5P4418四核处理器作为智能网关，支持6LowPAN、Z-Stack、自定义传感网协议等多协议解析，具有1GB内存、8GB大容量存储空间、7寸电容触摸显示屏、丰富的外围接口，可板载GPS定位、WIFI/BT二合一通讯、4G移动通讯等多种模块，内嵌Android、Linux双系统，可一键切换。 系统提供丰富的实验例程、实验手册、教学视频等课程资源，能够满足嵌入式接口技术、无线通信技术、无线传感器网络、嵌入式系统应用开发、Android移动互联网应用开发等课程的教学与实践。 2. 【产品特点】Ø 窄带物联：集成LoRa、NB-IoT无线传感网模块，具有2km远距离传输、协议转换、平台接入的功能。 Ø 多网融合：将蓝牙、WiFi、IEEE802.15.4多种组网方式，通过IPv6协议融合在一起，实现协议层的多网融合；并通过COAP应用协议开放接口，实现移动设备对传感器节点的无线采集与控制。同时提供ZigBee组网。 Ø 身份唯一：WiFi、蓝牙、IEEE802.15.4传感器节点统一采用IPv6协议组网通信，具有唯一的网络地址。 Ø 结构统一：蓝牙、WiFi、IEEE802.15.4等节点统一采用Cortex-M3嵌入式处理器、Contiki操作系统和6Lowpan IPv6协议实现无线数据传输。ZigBee节点采用CC2530芯片，同时担当传感器采集与无线通信。所有节点的处理器模块、无线通信模块、传感器模块通过插针方式与底板连接，易于更换。每个节点自带OLED屏显示网络信息、组网状态、以及传感器采样数值。结构如图所示。
实验箱的组成结构示意图 Ø 类型丰富：支持温湿度检测、光强检测、三轴加速度、烟雾检测、振动检测、霍尔检测、气压检测、接近检测、结露检测、继电器控制、声光控制、步进电机控制等多种感控节点。 Ø 一键切换：网关支持Android和Linux双系统，一次烧写，一键切换，默认运行Android系统。减少烧写系统消耗的时间，方便不同兴趣的用户快速进入开发状态。 Ø 拓扑展示：以拓扑图形式展示节点与网关服务的连接关系，实时流动地显示传感器数据的上行、下行走向。 Ø 场景可扩：节点处理器模块、通信模块、传感器模块支持任意互换，烧写固件后，支持不同的无线通信方式，可扩展不同的应用场景。 3. 【硬件组成】集成Bluetooth、WiFi、IEEE802.15.4、ZigBee等短距离无线传感网节点，ZigBee协调器、IEEE802.15.4边界路由器、LoRa长距离传感网节点、NB-IoT长距离无线传感网网关。采用Cortex-A9四核处理器为智能网关，板载7寸电容触摸显示屏、板载WIFI/BT通信等多种模块，具有丰富的外围接口，外扩I/O扩展板，内嵌Android、Linux双系统，可一键切换，默认运行Android系统。 详细布局如图所示。

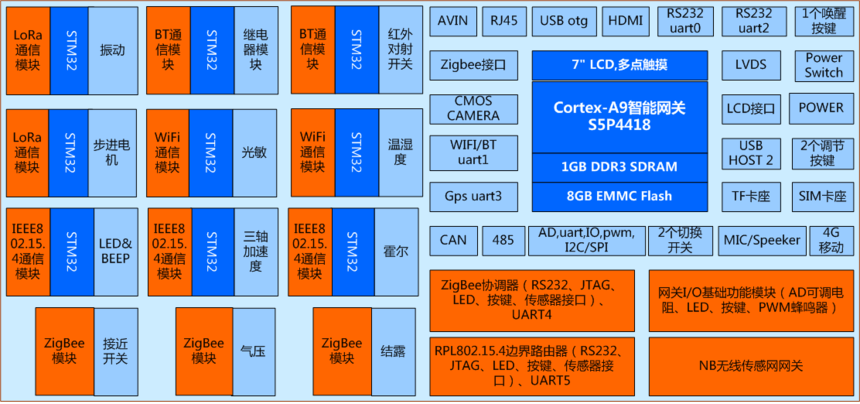

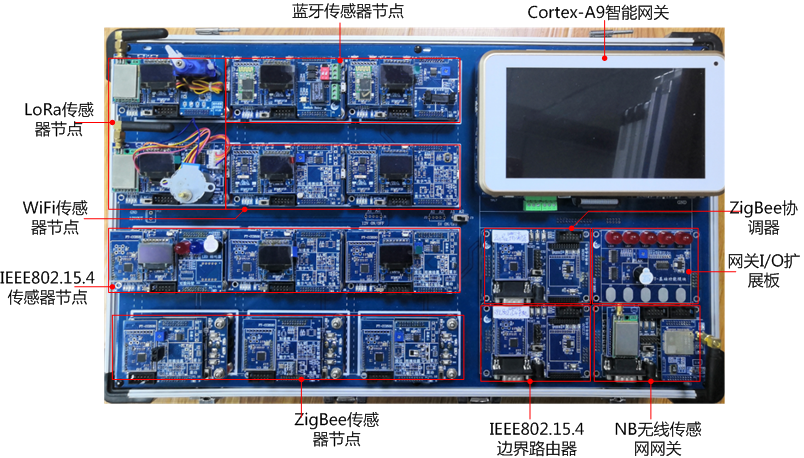

硬件布局图 无线传感器节点均采用模块化设计，主要由接口底板、无线通信模块、微处理器模块、及传感器调理板，通过插针对应连接而成，支持自由组合。自带OLED屏显示网络信息、组网状态、以及传感器采样数值。如图所示，展示节点各模块的连接方式。

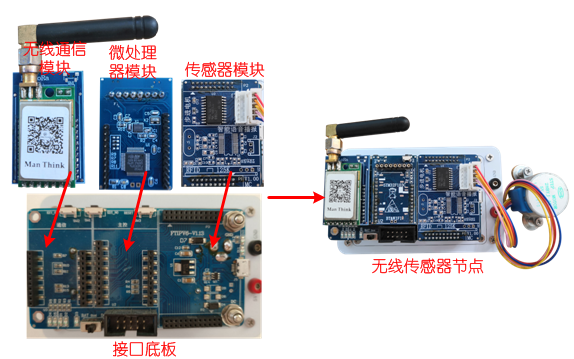

无线通信节点组成图 传感器模块，支持不同传感器工作原理，如电阻式、电感式、压电式、电磁式、光电式等，集成十多种传感器类型。 4. 【软件功能】Ø 可以满足多种物联网关键技术课程的教学、实验、实训，如单片机与传感器、嵌入式接口技术、无线通信技术、无线传感器网络、嵌入式系统应用开发、Android移动互联网应用开发等课程实验。 Ø 传感器节点具有环境参数采集或设备驱动控制的功能。 Ø 可组建WiFi、蓝牙、IEEE802.15.4三种无线网络，通过Contiki操作系统和IPv6协议，实现采样数据的无线传输； Ø 具有ZigBee无线传感器网络组建的功能，实现数据的无线传输； Ø 具有LoRa无线传感器网络组建的功能，实现数据的长距离无线传输； Ø 具有NB-IoT平台接入的功能，能够将LoRa传感器网络的数据接入平台，实现远程传感器采集与执行器控制。 Ø 网关应用软件具有CoAP应用协议、ZigBee应用协议解析的功能，通过CoAP服务和串口服务，对WiFi、蓝牙、IEEE802.15.4、以及ZigBee传感器数据进行解析处理，Mesh拓扑图的形式实时显示数据流的上、下行走向。

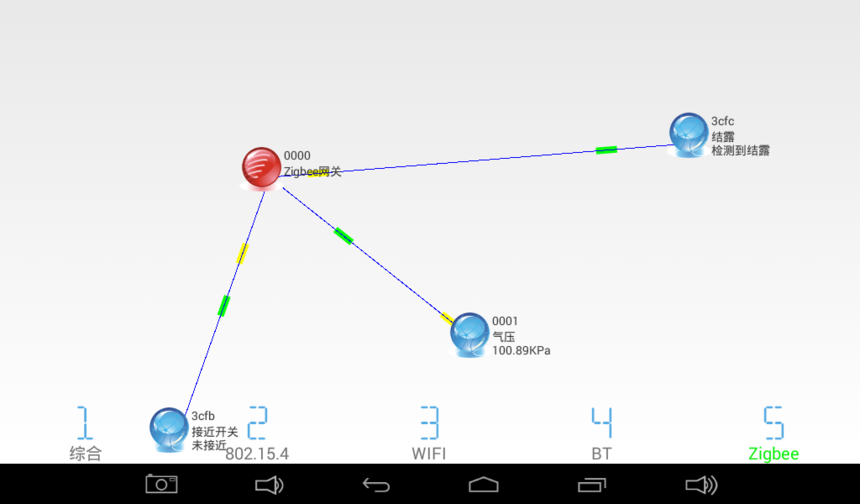

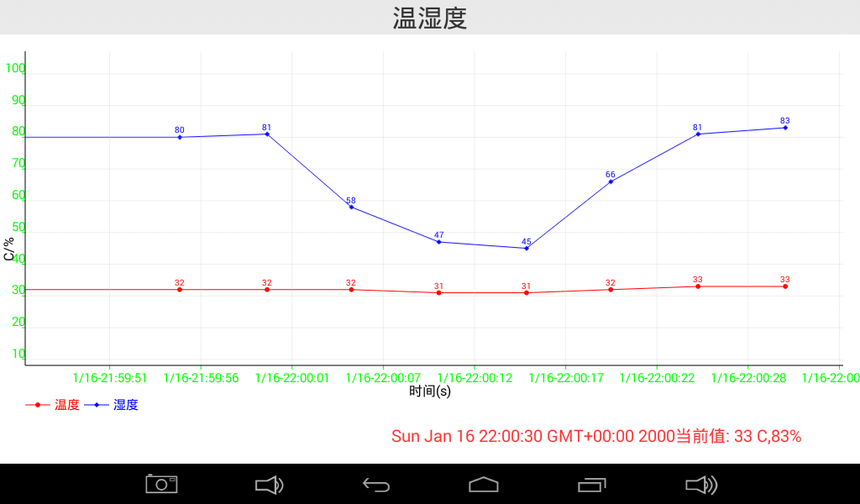

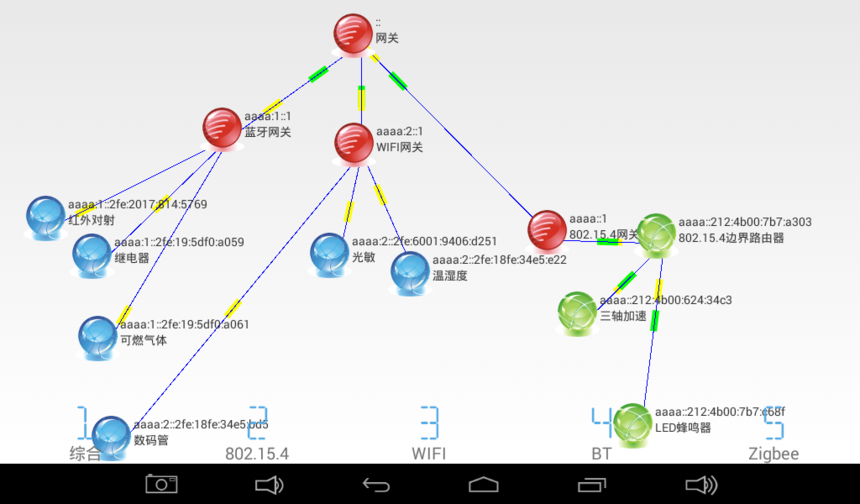

Ø 网关应用软件展示的传感器节点，可随意拖动，不会影响网络的拓扑结构和数据流向。 Ø 可在拓扑图中点击任一种传感器节点，进入下一级界面，查看当前传感器节点的采样数值、曲线形式展示，或控制设备开关状态。 温湿度节点采样曲线展示

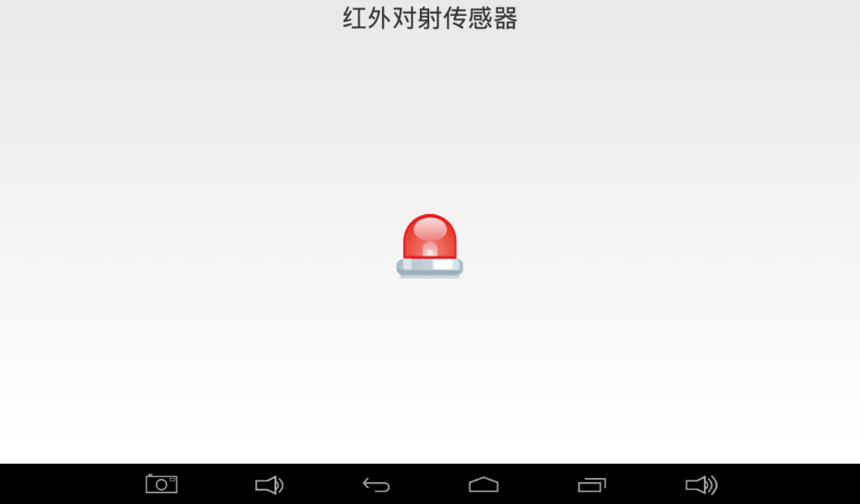

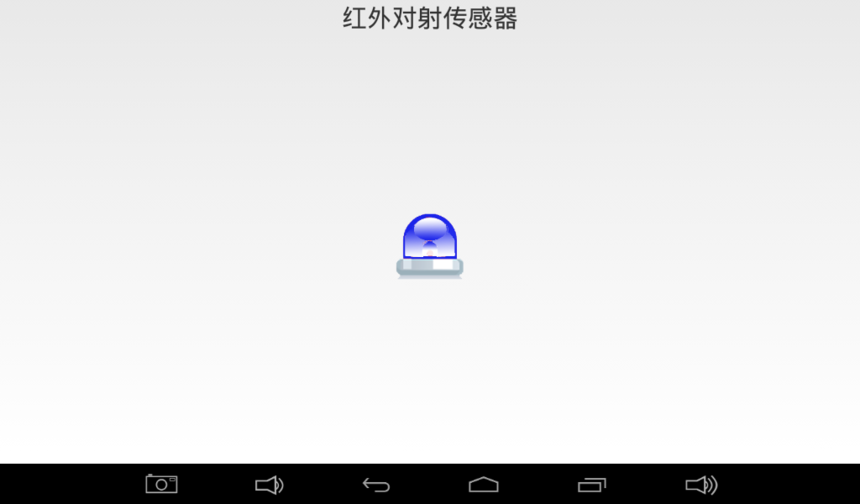

红外对射传感器的状态监测 5. 【课程资源】
