HL-GY02高压配电实训台
收藏

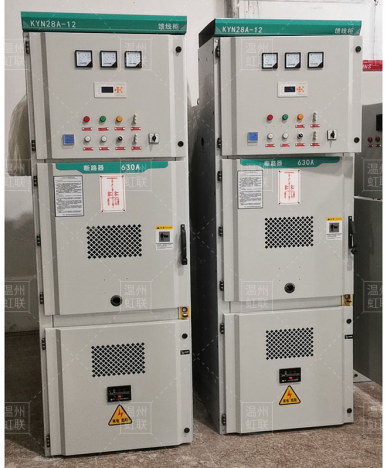

设备概述 高压配电操作实训室设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
技术参数 （1）外形尺寸：800×1660×2200mm （2）工作环境：温度0℃～50℃ （3）相对湿度35～85% 海拔＜4000m
设备配置（单套） 序号设备名称设备型号设备规格单位数量备注 1 高压配电开关柜 GX-DT05B 800×1660×2200mm 套 1 2 配套接线铜排 套 1 3 配套易损器材 套 1 4 工程材料 套 1 5 实训指导书 套 1
实训项目 1、高压器件的认知实训 2、高压一次回路图的测制实训 3、高压二次回路图的测制实训 4、高压配电电缆连接实训 5、真空断路器的检查与试验实训
