《传感器技术》实验指导书

实验一箔式应变片性能——单臂电桥

一. 实验目的：

1. 观察了解箔式应变片的结构及粘贴方式。

2. 测试应变梁变形的应变输出。

3. 比较各桥路间的输出关系。

二. 实验原理：

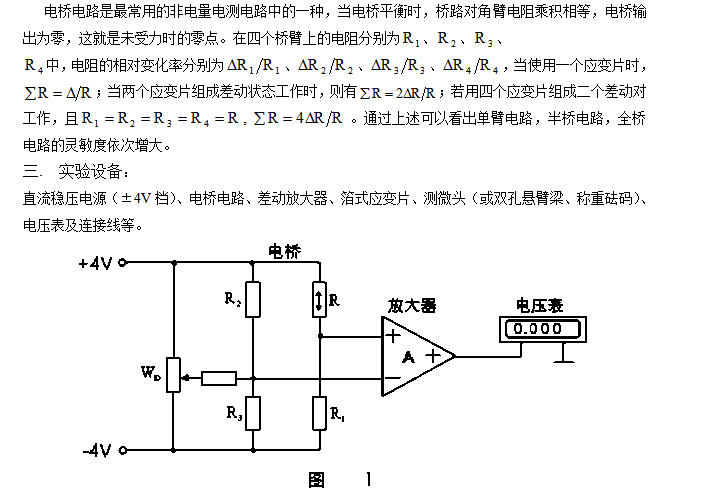

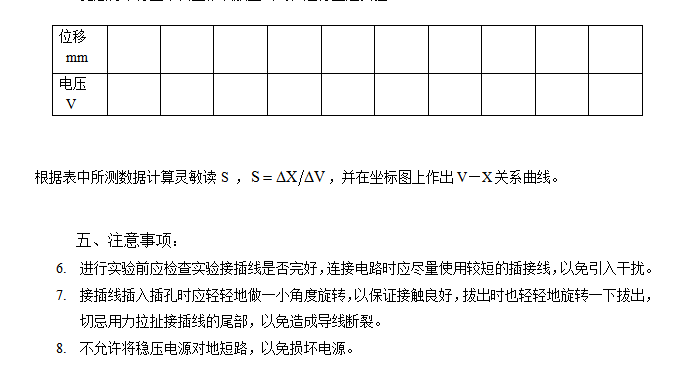

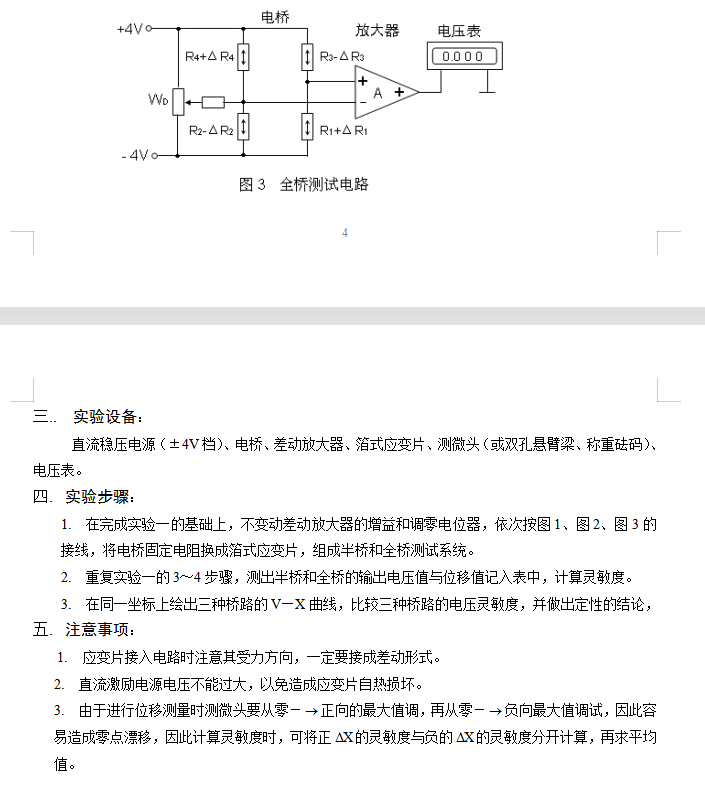

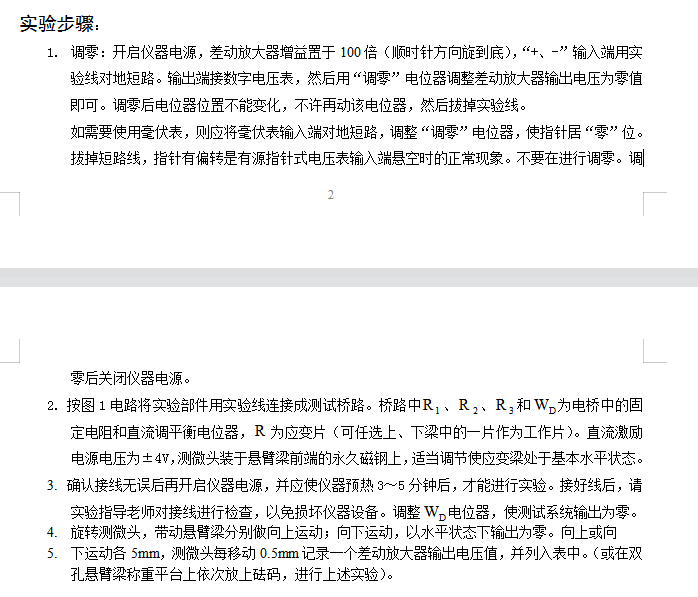

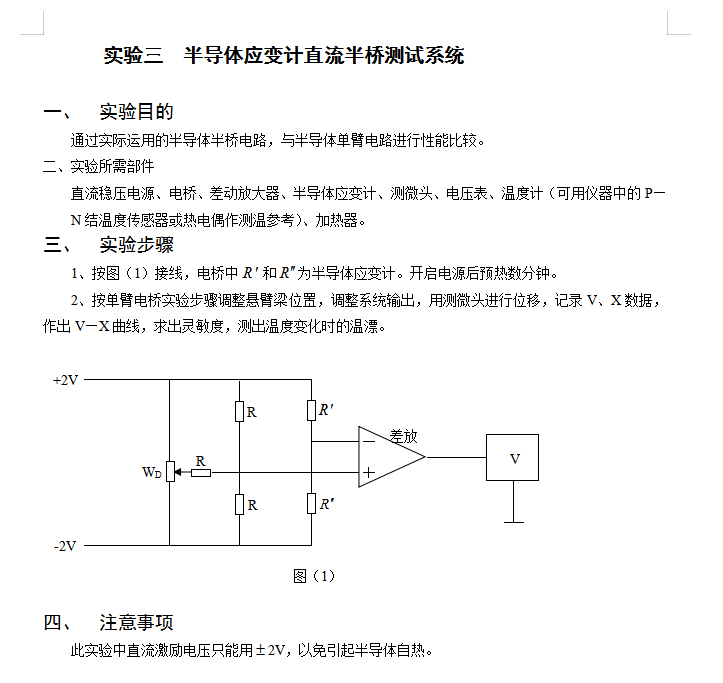

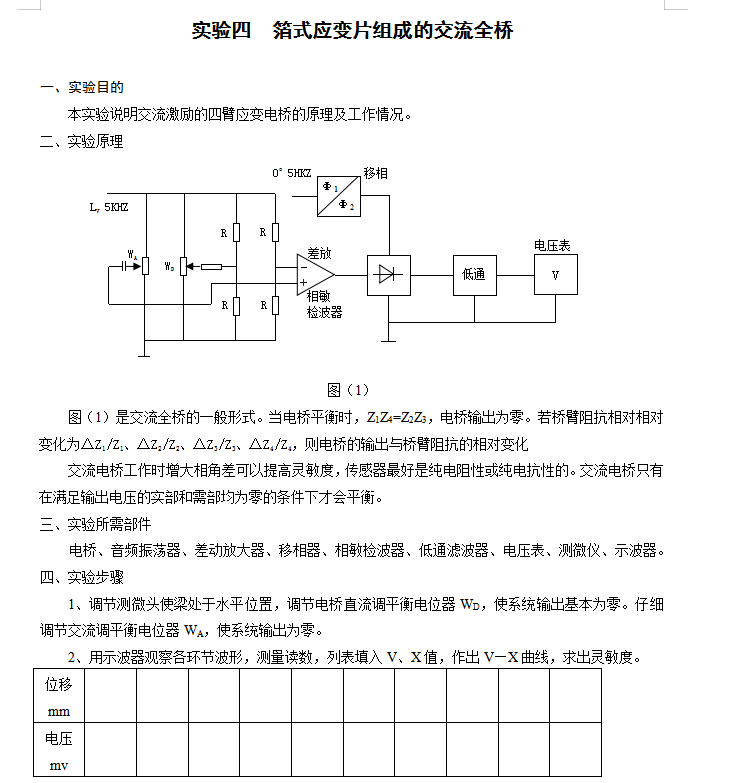

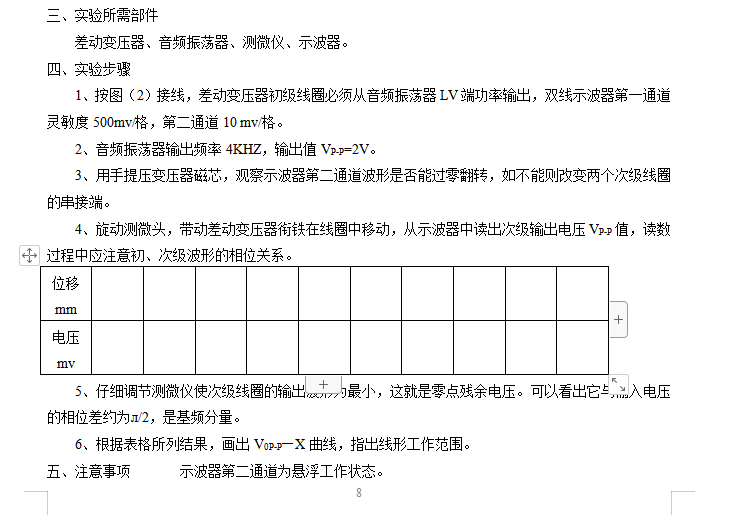

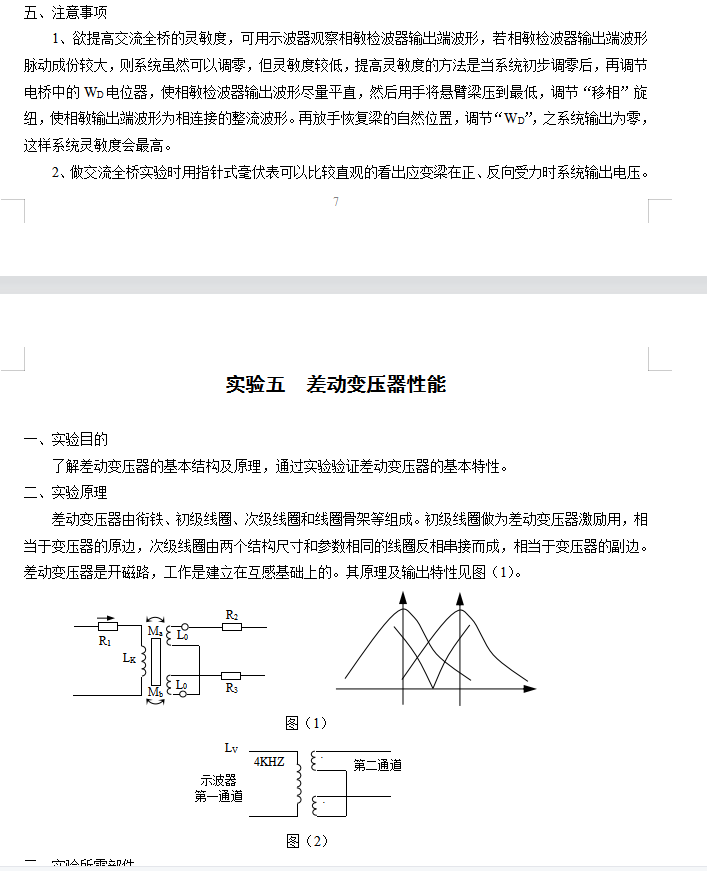

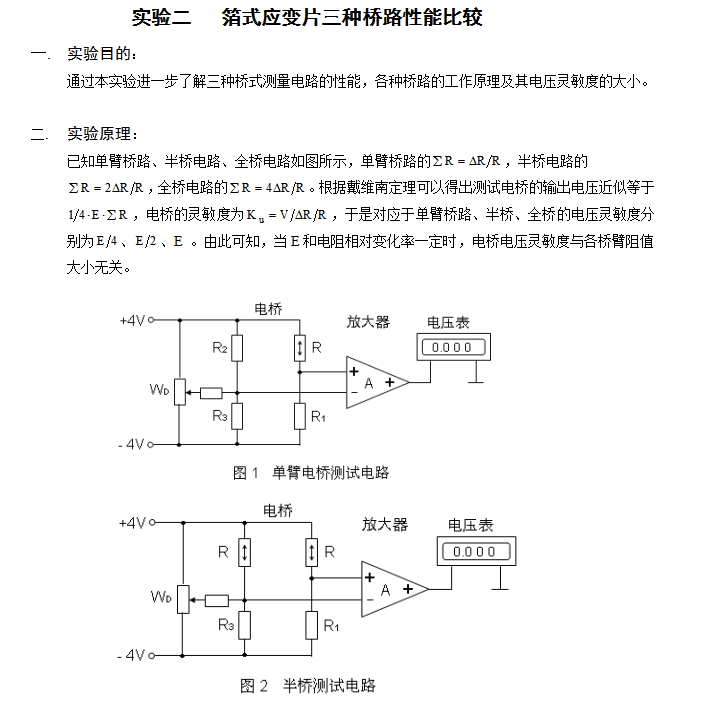

通过本实验进一步了解箔式应变片及单臂电桥的原理和工作情况。应变片是最常用的测力传感元件，当用应变片测试时，应变片要牢固地粘贴在测试体的表面。当测件受力产生形变，应变片的敏感栅随同变形，其电阻值也随同发生相应的变化。通过测量电路就可以转换为对应的电信号输出，并显示测量数据。
